Birincisi, anten prinsipi:

1.1 Antenin tərifi:
Elektromaqnit dalğalarını kosmosdakı müəyyən bir istiqamətə effektiv şəkildə yayacaq və ya kosmosdakı müəyyən bir istiqamətdən elektromaqnit dalğalarını effektiv şəkildə qəbul edə biləcək bir cihaz.

1.2 Anten funksiyaları:

Ø Enerji dönüşümü - rəhbər dalğanın və boş yer dalğasının dönüşümü; İstiqamətli radiasiya (qəbul) - müəyyən bir istiqamətə malikdir.

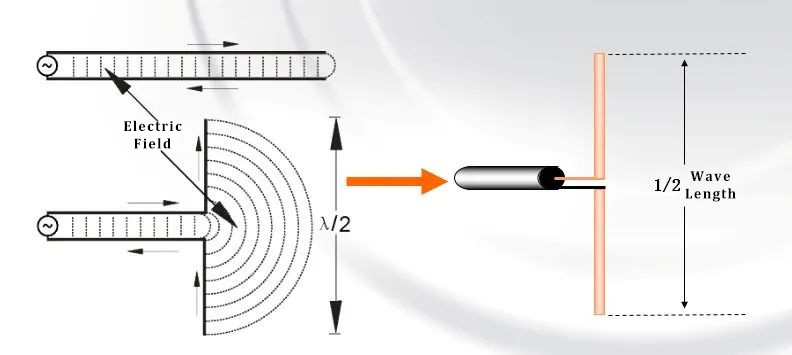

1.3 Antenna radiasiya prinsipi:

017

1.4 anten parametrləri

Radiasiya parametri

Ø Yarım güc şüası genişliyi, arxa nisbətə ön;

Ø Qütbləşmə rejimi, qütbləşmədən ayrıseçkilik;

Ø Direktor amil, anten qazanc;

Ø Əsas lob, orta lob, sidelobe yatırılması, sıfır doldurma, şüa endirim ...

Dövrə parametrləri

Gərgin dayanan dalğa nisbəti VSWR, əks etmə əmsalı γ, geri dönmə rl;

Ø giriş impedance zin, ötürmə itkisi TL;

Ø İzolyasiya ISO;

Ø Passiv üçüncü sifariş intermodulyasiya pim3 ...

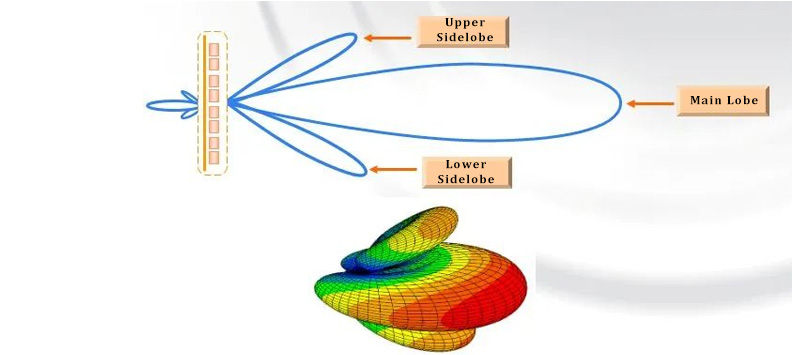

Anten sidelobe

018 文章图

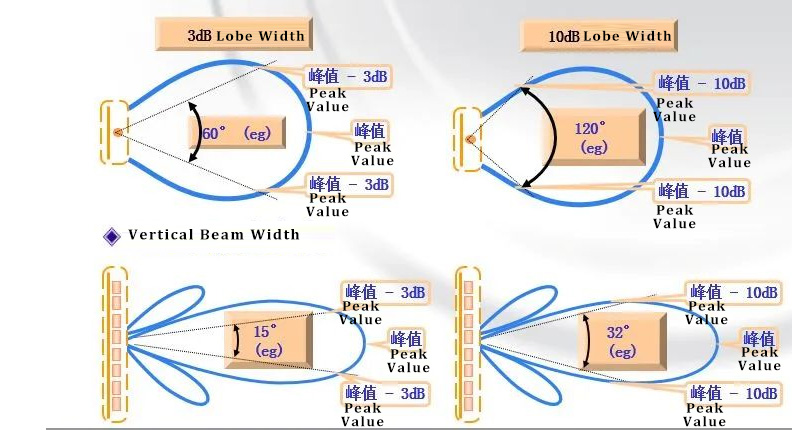

Üfüqi şüa eni

019

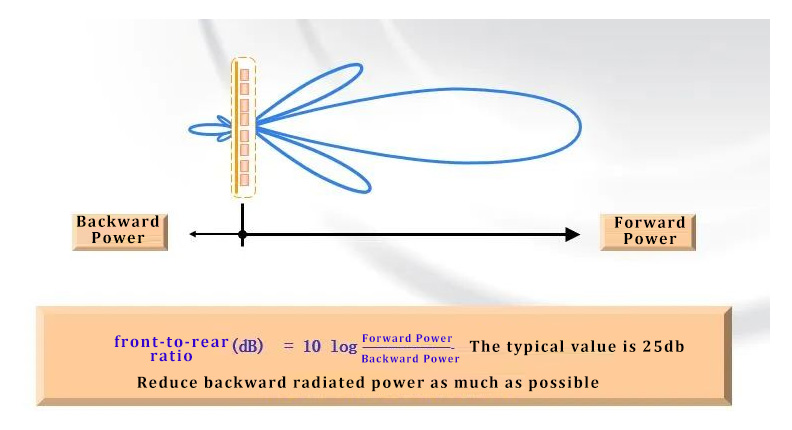

Geri nisbəti üçün ön tərəfi, irəli radiasiya edilmiş gücün antenaya və ± 30 ° -də arxa tərəfdən təmizlənmiş gücə nisbətini göstərir.

020

Qazanc və anten ölçüsü və beamwidth arasındakı əlaqə

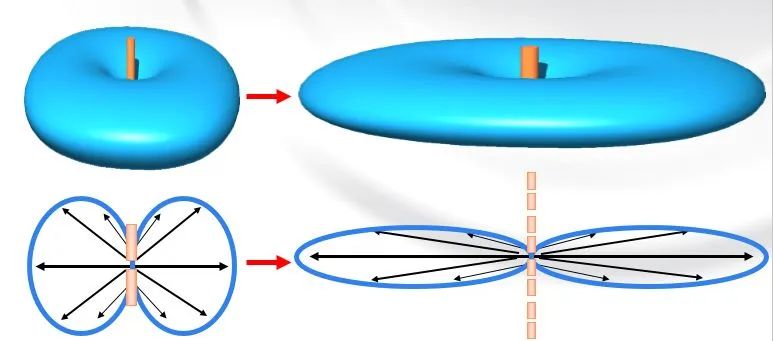

"Şin" dladiting, siqnal nə qədər çox konsentrasi, qazanc nə qədər yüksəkdirsə, antenin ölçüsü nə qədər böyükdürsə və beamboğucudur;

021

Anten qazancının bir neçə əsas nöqtəsi:

Anten passiv bir cihazdır və enerji verə bilməz. Anten qazanc, enerjini müəyyən bir istiqamətdə yaymaq və ya almaq üçün enerjini effektlə cəmləşdirmək imkanıdır.

The Antenin qazancı titrəmələrin superpozisiyası tərəfindən yaradılır. Qazanc nə qədər yüksək olsa, anten uzunluğu nə qədər çoxdur. 3DB ilə qazancını artırın və həcmi iki dəfə artırın.

Anten qazanan bir o qədər yüksək olsa, istiqamətləndirmə nə qədər yaxşı olarsa, enerji daha da cəmləşdi və lobu daha dar etdi.

1.5 radiasiya parametrləri

Qütbləşmə: Kosmosda elektrik sahəsinin traektoriyasına və ya dəyişdirilməsinə aiddir.

1.6 dövrə parametrləri

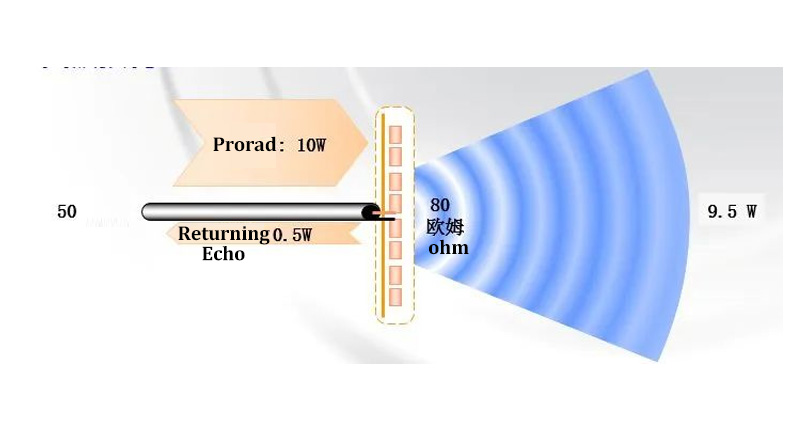

Qayıtmaq

022

İki, anten məhsulları

2.1 Anten adlandırma metodu:

023

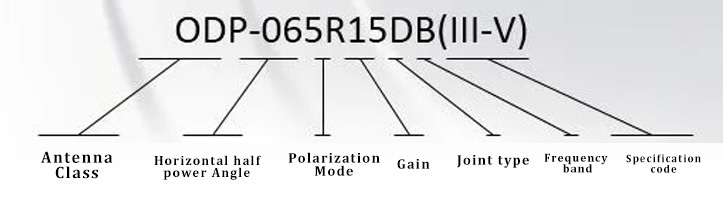

Antena Kateqoriyalar: ODP (açıq yönlü plaka antenna), ooa (açıq bir oroa), iXD (qapalı tavan antenası), OCA (açıq konten anten), OYI (Açıq YAGI anten), ORI (Açıq Səthi Anten), Iw (Bağlı Səth antenası), Iw (Bağlı Divar Konten)

Yarım güc bucağı: 032,0665,090,105,360 (əsas stansiya antenası) 020,030,040,050,075,075,075,160,160,360 (təkrarlayıcı anten)

Qütbləşmə rejimi: R (ikiqat qütbləşmə), v (tək qütbləşmə)

Qazanc: Maksimum dəyər, faktiki dəyərə əsaslanan 21DBI-dir

Birgə növlər: D (din başı), n (n tipli baş), s (sma baş), t (tnc baş) və s.

Tezlik qrupu:

Xüsusiyyət kodu: Roma məktubları məhsulun nəslini göstərir. Aşağıdakı hərflər və nömrələr daldırma bucağını, forma və digər məlumatları göstərir. F tip; V elektrik tənzimlənməsi; RV Uzaqdan Elektrik Modlaması

2.2 Baza stansiyası antenna



Omnidirectional antenna ikili tezlik antenası

Üç tezlikli antenna

Tavan antenası

                                                                       Divar quraşdırılmış antenna

Yagi antenna

Grid antenası

Genişzolaqlı Omnidirectional Anten Giriş Dövri antenna nömrəli anten

3.1 Güc bölücü

Güc bölücü, bir çıxış siqnalının enerjisini iki və ya daha çox nəticəyə bölən bir cihazdır. Əslində bir maneə çeviricisidir.

Ø Güc bölücüləri kombineri əvəz etmək üçün tərsinə çevrilə bilərmi?

Sintezator kimi istifadə edildikdə, bu, yalnız yüksək təcrid, aşağı dayanan dalğa nisbəti tələb edir, həm də yüksək gücə dözmək tələbinə də diqqət yetirir. Tez-tez istifadə olunan boşluq elektrik splitterinin çıxış limanları, böyük dayanan dalğa uyğun gəlmir; Microstrip güc splitterinin gücünə nisbətən gücünə görə, kombineri əvəz etmək üçün güc splitter istifadə etməyi məsləhət görmürük.

Boşluq gücü bölücü

Dörd, bağlayıcı tətbiqi

4.1 kupe

Ø Coupler, emalı sahəsindəki giriş siqnalının enerjisini elektrik sahəsi və maqnit sahə bağlantısı olan bir növ komponentdir və güc paylamasını başa çatdırmaq üçün çıxış sonu çıxdı.

Ø Couplerin güc bölgüsü eyni dərəcədə bölünmür. Güc Sampleri olaraq da bilinir.

İstiqamətli bağlayıcı

İstiqamətli mufterlər, nümunə götürmə üçün mikrodalğalı siqnalların göstərilən axın istiqaməti ilə tez-tez istifadə olunur, əsas məqsəd siqnalı ayırmaq və təcrid etməkdir və ya daxili yük olmadıqda, istiqamətdə olan müxtəlif siqnalları qarışdırmaqdır, əksər hallarda dörd portlu şəbəkədir.

Boşluq muflayan

Xüsusiyyətlər: Yüksək güc, aşağı itkinin performansı.

Səbəb:

1. Boşluq hava ilə doludur və ötürmə prosesində hava mühitinin səbəb olduğu medianın yayılması daha aşağıdır.

2. Birləşdirilmiş tel kəməri ümumiyyətlə yaxşı elektrik keçiriciliyi olan bir dirijordan hazırlanmışdır (məsələn, mis səthində gümüş örtüklü) və dirijor itkisi əsasən əhəmiyyətsizdir.

3. Böyük boşluq həcmi, sürətli istilik yayılması. Yüksək gücə dözmək.

Attenuator

Ø Attenuator iki portlu qarşılıqlı bir elementdir

Ən çox istifadə olunan attenuatorlar udma ateenuatorlarıdır.

Bir koaksial attenuator adətən bir "π" və ya "t" attenasiya şəbəkəsindən ibarət mühəndislikdə istifadə olunur.

Koaksial attenuatorları ümumiyyətlə iki növ sabit və dəyişkən ateenuatoru var.

Ø attenuatorlar əsasən aşkarlama sistemindəki mikrodalğalı siqnalların ötürülməsi enerjisini idarə etmək və artıq enerji istehlak etmək üçün istifadə olunur, beləliklə güc sayğacları, spektr analizatorları, gücləndiricilər, qəbuledicilər və s.
